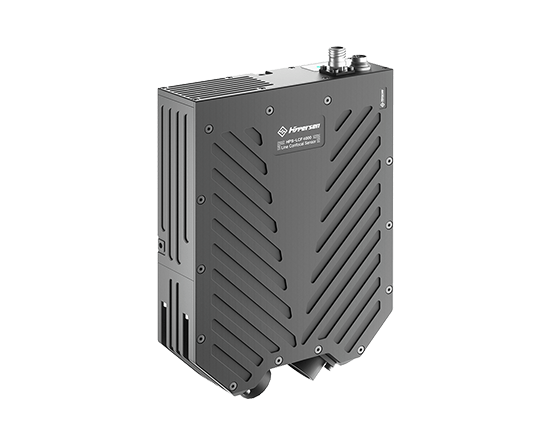

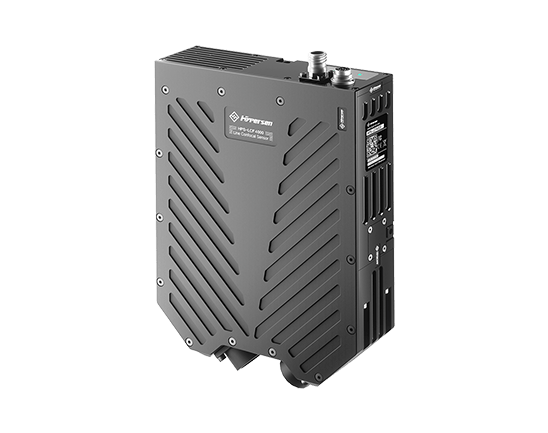

3D线光谱共焦传感器HPS-LCF4000
3D线光谱共焦传感器HPS-LCF4000
是LCF系列中综合性能最强最小的视觉检测传感器,采用光谱共焦原理,可完成透明、镜面、高反光等所有材质表面的高精度3D检测。
  • 3D线光谱共焦传感器HPS-LCF4000
  • 3D线光谱共焦传感器HPS-LCF4000
  • 3D线光谱共焦传感器HPS-LCF4000

HPS-LCF4000

- 可完成透明、镜面、高反光等几乎所有材质表面的高精度3D测量

- 一次扫描即可记录详细原始数据并生成多种形式的2D/3D图

- 2048点/线扫描密度,0.04μm Z轴重复精度

- 最快35000线/秒超高速扫描

- 完备的SDK及一站式软件支持服务

- 可应用于工业智造、精密测量和科学研究领域

技术参数
型号 HPS-LCF4000 工作距离 10mm
量程 0.7mm 线长 4.3mm
X方向分辨率 2.1μm 最大扫描速率④ 35000Hz
Z方向可重复性① 0.04μm 全量程下扫描速率② 5000Hz
X方向点数 2048 镜面下角度兼容性 ±15.1°
尺寸(宽x高x深) 205x295x60.5mm 重量 约5.4kg
防护等级(EN 60529) IP55 电源 DC 24V,3.75A
连接方式 40G光纤 数字量输入 光耦输入输出


*①该数值为3σ值,是在我司无尘实验室光学平台下测得的镜面标准块的数值,轮廓数200000,积分时间200μs,手动调光信号强度至20%;
*②此速率下X方向扫描点数为1024点,2048点时全量程扫描速率为2500Hz;
*③此速率下X方向扫描点数为1024点,2048点时全量程扫描速率为3100Hz;
*④此时Z方向量程为全量程的1/8;
*所有技术指标以官方最新发布的产品数据手册为准;
*最终解释权归海伯森所有。

应用领域
  • 形貌尺寸检测
  • 表面平整度检测
  • 间隙面差检测
  • 曲面轮廓扫描
  • 段差高度检测
  • 杂质气隙气泡检测
